JC23-80噸開式可傾沖床

產品分類： JC23開式可傾沖床

內容簡介：

JC23-80噸開式可傾沖床是山東威力重工主營產品之一，該設備具有通用性強、精度高、性能可靠、便于操作的優點。公司可根據客戶需求配...

訂購熱線：0632-5850029

跟此產品相關的產品

: JC23-16噸可傾沖床; 山東威力重工專業生產JC23開式可傾沖床，廠家產品噸位齊全，鑄造床身，吸震性好。機器的設計結構新穎，外形美觀，結構緊湊，使用方...

: JC23-25T可傾沖床; 山東威力重工是一家專業生產國標沖床的廠家，沖床選用配件全部選自國內外知名品牌，嚴格按照國家標準生產制造，產品堅實耐用。非標...

: JC23-40噸開式可傾沖床; JC23-40噸開式可傾沖床的設計原理是將圓周運動轉換為直線運動，由主電動機出力，帶動飛輪，經離合器帶動齒輪、曲軸（或偏心齒輪）、連...

產品詳情

JC23-80噸開式可傾沖床是山東威力重工主營產品之一，該設備具有通用性強、精度高、性能可靠、便于操作的優點。公司可根據客戶需求配自動送料裝置，實現半自動化的沖壓作業，這種沖壓生產更多的是針對板材的。我公司專業生產國標沖床，市場客戶對于公司生產的80噸開式可傾沖床反應都非常好，口碑好、質量好、價格好。歡迎各地朋友來廠考察，全國咨詢熱線：18306370898（同微信號）

JC23-80噸開式可傾沖床的性能特點：

1、C型機身，方便裝模與較大尺寸材料的加工。采用優質鋼板焊接床身，并經過時效處理，有效消除內應力，不易變形，吸震性好。整機設計新穎，外觀美觀，結構緊湊，使用方便，操作簡便安全應用廣泛。

2、穩定的高精度：設備主要部件曲軸、齒輪、傳動軸等部位均經硬化熱處理后在研磨加工都有很高的耐磨性，長期性能穩定，確保了高精度穩定的要求。曲軸橫放，維修方便。

3、操作性能可靠安全，80噸開式可傾沖床之所以操作方便、定位準確是因為采用了區別于傳統的剎車器，離合器/剎車器的組合裝置具有很高的靈敏度，再加上高端設備通用的雙聯電磁控制閥以及過負荷保護裝置，確保了沖床滑塊高速運動及停止的精確與安全性。壓塌式保險器，超載時可使整機不受損。

4、與送料裝置配套使用，則可以進行半自動的沖壓工作生產省力、效率高。、

JC23-80噸開式可傾沖床技術參數：

項目名稱	單位	JC23-80T
公稱力	kN	800
公稱力行程	mm	8.5
滑塊行程	mm	120
滑塊行程次數	min-1	50
很大裝模高度	mm	280
裝模高度調節量	mm	80
滑塊中心到機身距離	mm	260
墊板厚度	mm	90
立柱間距	mm	340
工作臺尺寸（前后×左右）	mm	480×800
工作臺孔尺寸（孔徑）	mm	250
滑塊底面尺寸（前后×左右）	mm	260×310
模柄孔尺寸（直徑×深度）	mm	50×70
主電機功率	kw	7.5
壓力機外形尺寸（前后×左右	mm	1850×1400
壓力機高度	mm	2740
機身很大可傾斜角度	Deg	25°
壓力機整機重量	kg	5000

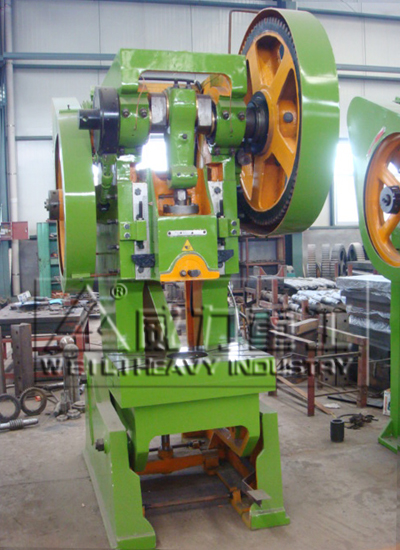

80噸開式可傾沖床

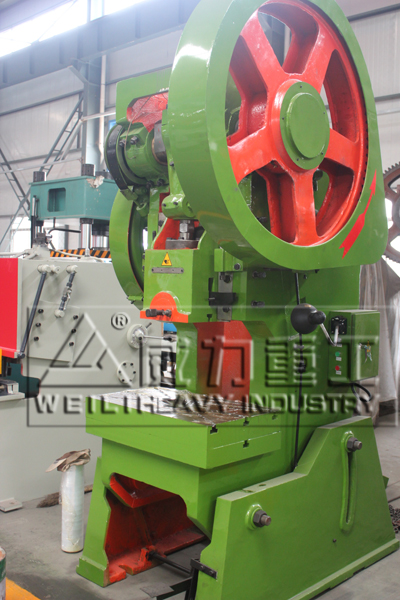

80噸可傾沖床

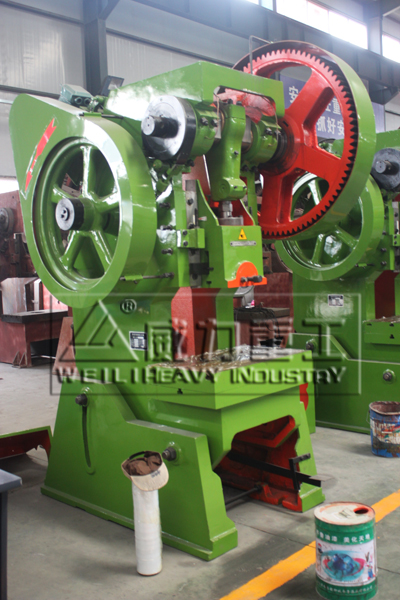

80噸開式可傾沖床正面照

沖床組成細節

JC23-80噸開式可傾沖床的設計原理：

將圓周運動轉換為直線運動，由主電動機出力，帶動飛輪，經離合器帶動齒輪、曲軸(或偏心齒輪)、連桿等運轉，來達成滑塊的直線運動，從主電動機到連桿的運動為圓周運動。連桿和滑塊之間需有圓周運動和直線運動的轉接點，其設計上大致有兩種機構，一種為球型，一種為銷型(圓柱型)，經由這個機構將圓周運動轉換成滑塊的直線運動。沖床對材料施以壓力，使其塑性變形，而得到所要求的形狀與精度，因此必須配合一組模具(分上模與下模)，將材料置于其間，由機器施加壓力，使其變形，加工時施加于材料之力所造成之反作用力，由沖床機械本體所吸收。

JC23-80噸開式可傾沖床安全操作：

由于沖床具有速度快、壓力大的特點，因此采用沖床作沖裁、成形必須遵守一定的安全操作規程：

1、暴露于沖床之外的傳動部件，必須安裝防護罩，禁止在卸下防護罩的情況下開車或試車。

2、開車前應檢查主要緊固螺釘有無松動，模具有無裂紋，操縱機構、自動停止裝置、離合器、制動器是否正常，潤滑系統有無堵塞或缺油。必要時可開空車試驗。

3、安裝模具必須將滑塊開到下死點，閉合高度必須正確，盡量避免偏心載荷；模具必須緊固牢靠，并經過試壓檢查。

4、工作中要集中精力，嚴禁將手和工具等物件伸進危險區內。小件一定要用專門工具(鑷子或送料機構)進行操作。模具卡住坯料時，只準用工具去解脫。

5、發現壓床運轉異?；蛴挟惓Ｂ曧?，(如連擊聲、爆裂聲)應停止送料，檢查原因。如轉動部件松動、操縱裝置失靈，模具松動及缺損，應停車修理。

6、每沖完—個工件時，手和腳必須離開按鈕或踏板，以防止誤操作。

7、兩人以上操作時，應定人開車，注意協調配合好。下班前應將模具落靠，斷開電源，并進行必要的清掃。
