200噸固定臺沖床(200T沖床)滑塊的鎖緊裝置
沖壓生產中，200噸固定臺沖床的沖壓精度直接影響著沖壓產品的品質，有些細節雖然不起眼卻對200噸沖床的沖壓精度有著大的影響，如市面上、傳統的高速?zèng)_床都無滑塊鎖緊裝置，滑塊在沖壓過程中易發生變形及擺動，直接影響到?jīng)_壓精度，為了徹底解決這一問題，山東威力重工200噸固定臺沖床上均配備有滑塊鎖緊裝置，其由滑塊、鋸牙、調模齒輪、壓蓋組成，結構簡單、緊湊，不占用沖床的有效空間，使沖壓生產更安全，確保模具在沖壓過程不會發生松動現象，同時大的確保了200噸固定臺沖床的沖壓精度。
200噸固定臺沖床滑塊的鎖緊裝置組成：包括調模齒輪，鋸牙，壓蓋，滑塊，調模齒輪與鋸牙連接，壓蓋緊壓調模齒輪將調模齒輪連接在滑塊上，鋸牙上還連接有活塞，滑塊上連接有缸體并活塞與缸體配合。現市售的一般沖床上都無鎖緊裝置，即滑塊高度調節好后還無法保證滑塊不再移動，現在200噸固定臺沖床上增加滑塊鎖緊裝置，利用油缸或氣缸流體的作用確?；瑝K高度調節好后，不再發生位置的變化，使沖床的沖壓過程更安全，不會發生變形，擺動，使產品沖壓精度更高，讓沖床提升一檔次，并提高生產效率。
工作時，高速?zèng)_床馬達轉動通過皮帶輪帶動飛輪旋轉，再由離合剎車器組件控制飛輪，帶動曲軸做圓周旋轉運動，若沖床滑塊的高度需作調整，先打開安裝在沖床座上的調模電機帶動蝸桿、蝸輪轉動，蝸輪通過中間軸帶動安裝在滑塊上的中間齒輪，由中間齒輪帶動調模齒輪的轉動，調模齒輪和鋸牙通過梯形連接進行旋轉運動，使調模齒輪轉動，改變調模齒輪和鋸牙間的相對位置，從而調節改變滑塊的高低位置，待滑塊的高度確定后，再向缸體的內充油或充氣，使活塞與缸體漲緊，通過缸體同時漲緊滑塊和與活塞相連的鋸牙及調模齒輪的連接，使滑塊不會發生移動，確保滑塊的高度調整后經缸體的固鎖，使沖床滑塊位置保持不變，起到鎖緊滑塊的作用。

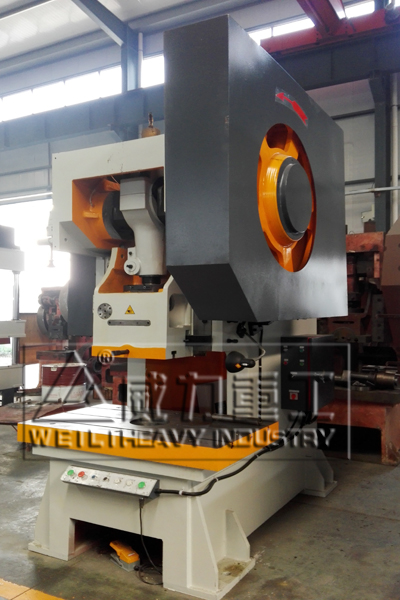

200噸固定臺沖床C型開式機身，方便裝模與較大尺寸材料的加工，整機設計新穎，外觀美觀，結構緊湊，使用方便，操作安全，鋼性好，輕捷式鋼制離合器，凸輪式制動器，可方便配合各種沖床周邊設備，125噸以上規格氣動平衡器，以提高上模和滑塊在往返運動中的平穩性，采用主副工作鍵，安全性能更高。山東威力重工機床有限公司國標沖床廠家，設計生產有深喉沖床、固定臺沖床、可傾沖床、液壓沖床、氣動沖床等，公司設計生產沖床設備經驗豐富，有十幾年的經驗，機器設備經久耐用，是客戶采購高性?xún)r(jià)比沖床設備的理想廠家。
